冲压机械手控制系统与松下/三菱伺服驱动器的连线及参数设定

[ 发布日期:2021-09-16 ] 来源: 【打印此文】 【关闭窗口】

冲压机械手控制系统为华成的标准系列冲压机械手系统,HC-C5/C6。控制系统输出位置指令对伺服电机进行位置控制,指令脉冲类型为正转脉冲串和反转脉冲串,脉冲输出最大频率为500Kpps,请正确设定伺服驱动器的参数与之匹配。与松下、三菱伺服驱动器的连线及参数设定如下:


松下伺服电机的使用范例


松下A5伺服驱动器参数设定:

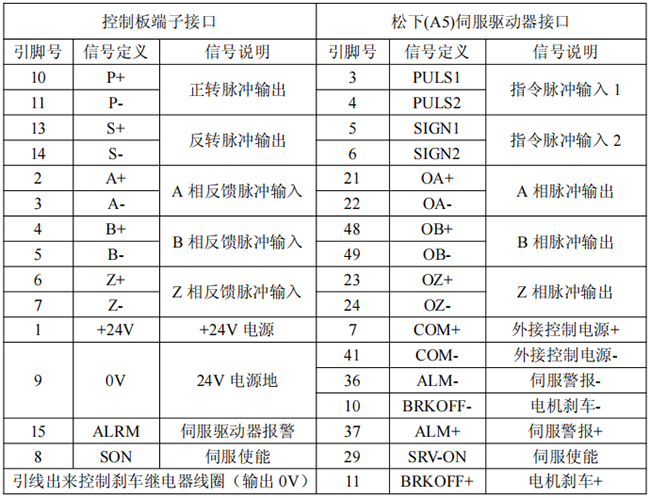

松下A5伺服驱动器接线:


三菱伺服电机使用范例

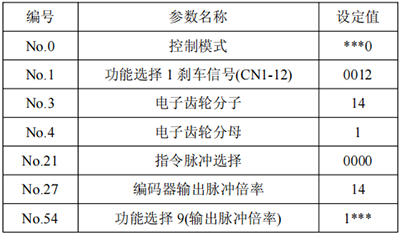

三菱MR-E伺服驱动器参数设定:(伺服电机分辨率为131072脉冲/转)

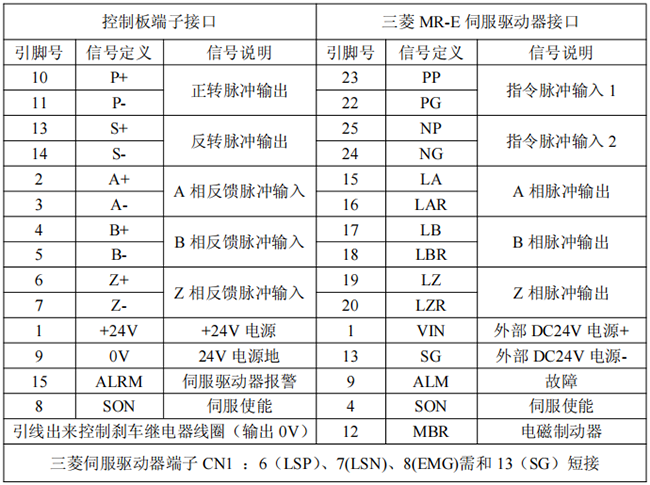

三菱MR-E伺服驱动器接线:
