    冲压机械手控制系统系列型号I/O定义及端口接线示意图

    [ 发布日期：2021-05-07 ] 来源: 【打印此文】 【关闭窗口】

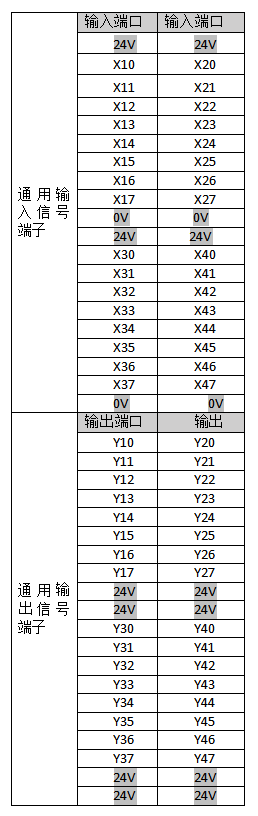

    华成工控冲压机械手控制系统系列产品型号——EC-C2、EC-C4、EC-C5，摆臂式冲压加工件自动化取放料系统，输入输出I/O定义：

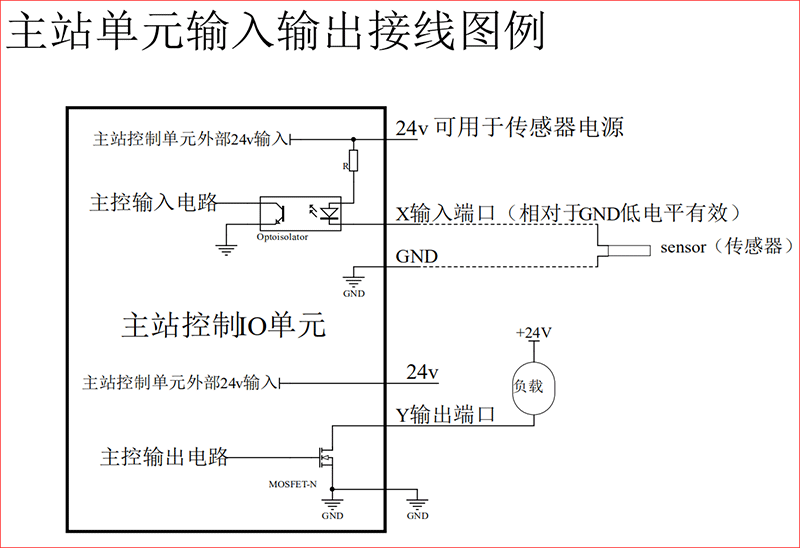

    I/O端口接线示意图：

    注：X10---X47 为输入端口，Y10---Y47 为输出端口。

    Y 输出端口通过负载接到 24V 电源，最大电流 500mA 更大电流负载需要用继电器隔离控制。
