华成机械手控制系统驱控一体电源输入定义及端口标识定义

[ 发布日期:2021-05-20 ] 来源: 【打印此文】 【关闭窗口】

华成系列驱控一体机械手控制系统,电源输入定义及端口标识定义:

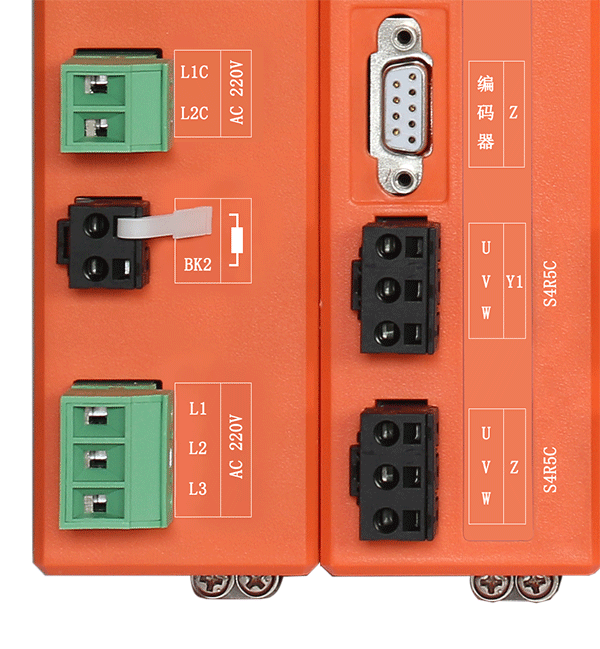

电源输入口及端口标识实物图


单相220V电源接法

L1

L1C

220V-L

L2

220V-L

L2C

220V-N

L3

220V-N




端子标识

端子名称

功能说明

备注

L1C

辅助电源端子

交流单相220V
50/60HZ

辅助电源为内部控制电路电源。进电主电源线使用 3 芯多股铜电缆线,单芯横截面积 2.5 平方毫米,绝缘耐压>=600V

L2C

BP

制动电阻端子

外接制动电阻接入点

外部电阻(33Ω200W)。

L1

主回路电源端子

交流单相/三相220V
50/60HZ

主回路电源为内部动力高压电源。进电主电源线使用 3 芯多股铜电缆线,单芯横截面积 2.5 平方毫米,绝缘耐压>=600V

L2

L3

U

伺服电机

接入端子1-2

连接三相

伺服电机

依照UVW对应接入,否则导致电机不转或飞车现象。

V

W

PE

大地连接点

安全保护

接入点

此接入点必须连接

到大地。
