    车床机械手控制系统系列驱控一体箱体输入输出I/O端口定义和接线示意图

    [ 发布日期：2021-04-30 ] 来源: 【打印此文】 【关闭窗口】

    车床机械手控制系统驱控一体系列产品包括EC-L2、EC-L3、EC-L4、EC-L5、EC-L6，系列产品输入输出I/O端口定义如下：

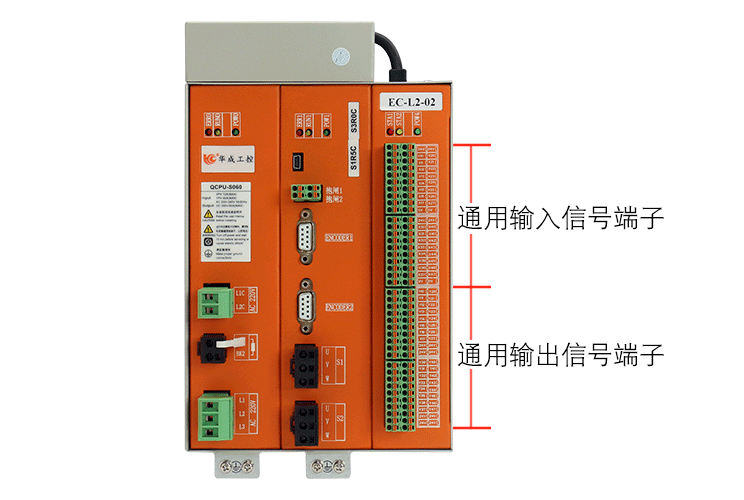

    EC-L2实物图I/O端口


    车床机械手控制系统系列产品输入输出I/O定义端口：

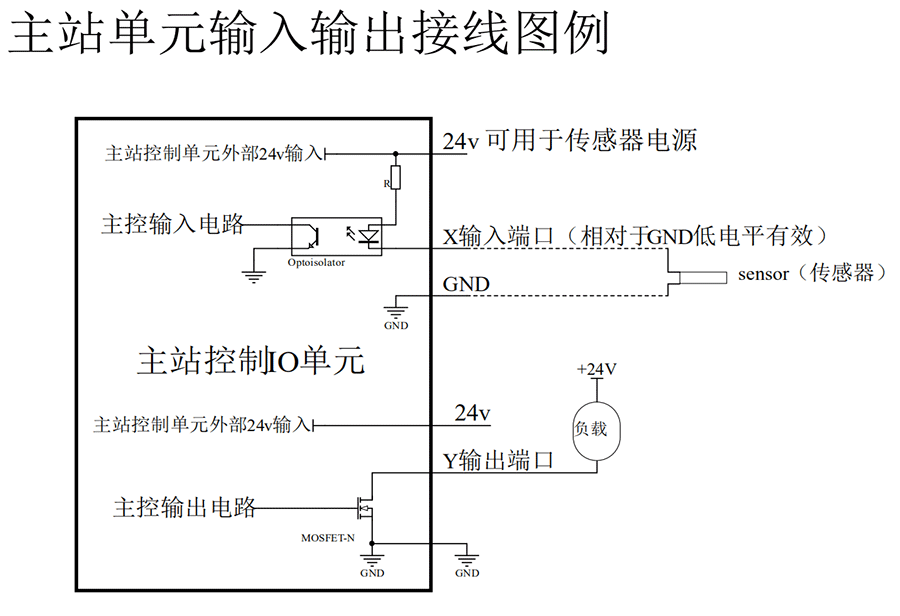

    I/O端口接线示意图：



    注：X10---X47 为输入端口，Y10---Y47 为输出端口。

    Y 输出端口通过负载接到 24V 电源，最大电流 500mA 更大电流负载需要用继电器隔离控制。
