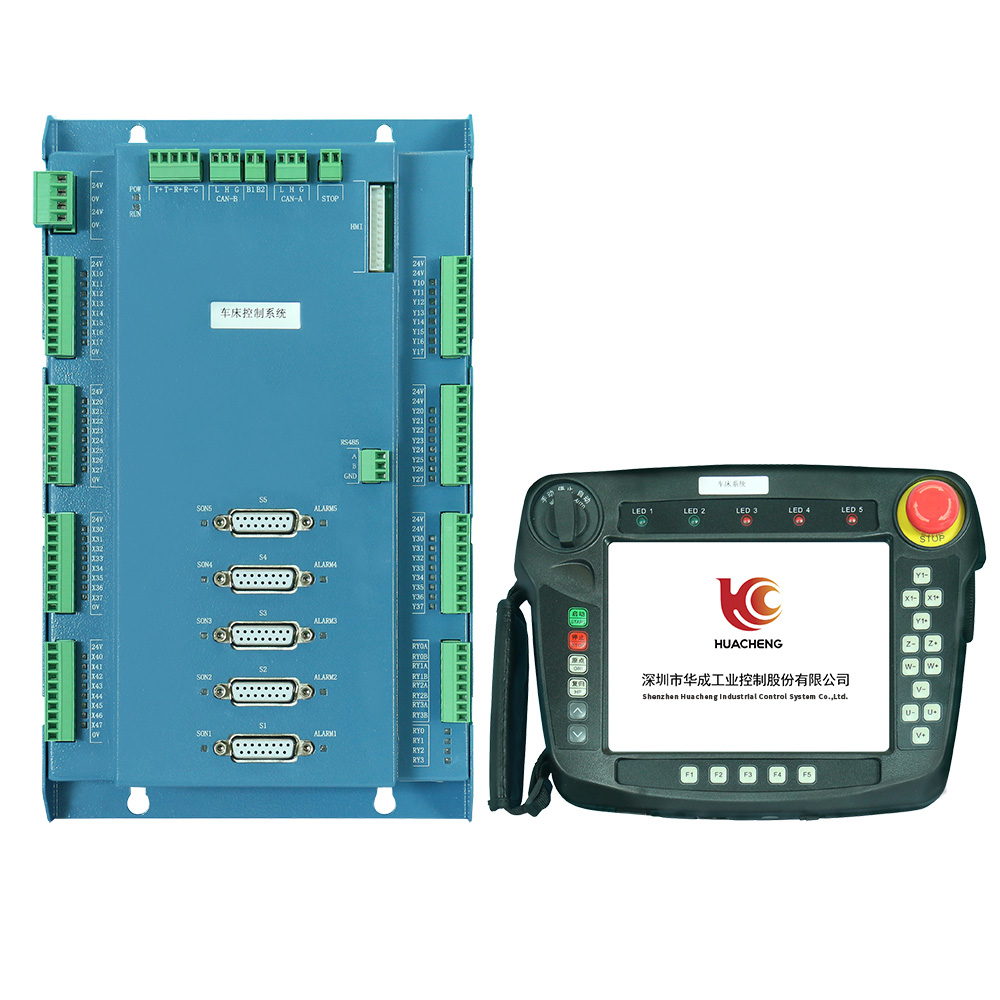

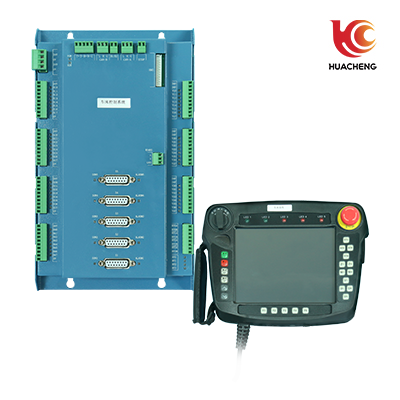

HC-L5五轴车床上下料机械手控制系统

HC-L5五轴车床上下料机械手控制系统

  • 8寸LCD,中英文显示,人机界面友好;

  • DSP+FPGA控制:系统响应速度更快,动作控制精度更高,控制精度0.001mm;

  • 新版示教模式:全新的指令模式,更加丰富完善的示教指令;

  • 堆叠功能:预置多种堆放方式,简化不同产品的堆放示教;

  • 丰富的保护功能,自动检测机器运行状态,及时显示故障报警及原因,确保长期安全稳定运行;

  • 5轴伺服控制,精度更高,速度更快;

  • 可扩展IO:可外接4块IO板,支持控制更多的外部设备;

  • 支持CAN,RS485等拓展外部伺服控制;

  • U盘升级:可随时更新系统,持续获得稳定支持;

  • 支持注册功能;

  • 更多层级、更完善的用户管理功能;

  • 可定制的安全模块,可根据自身需求预置安全检查策略;

  • 可定制的曲线路径规划,厂家可根据产品特点预置不同的轨迹生产方案,简化示教步骤,降低操作难度;

  • U盘导参数:机器参数、模号程序等均可通过U盘在不同机器间导入导出,使调节更加快捷、高效。

    车床上下料机械手控制系统集成了丰富高效的运动指令和逻辑指令,可完成复杂逻辑动作编程。按需扩展60-320个IO点,6路DA输出,确保系统高精度地完成运动控制和及时响应外部输入信号。丰富的扩展通讯接口,可以灵活配合其他生产辅助设备使用。


    产品特点


    8寸LCD,中英文显示,人机界面友好;

    DSP+FPGA控制:系统响应速度更快,动作控制精度更高,控制精度0.001mm;

    新版示教模式:全新的指令模式,更加丰富完善的示教指令;

    堆叠功能:预置多种堆放方式,简化不同产品的堆放示教;

    丰富的保护功能,自动检测机器运行状态,及时显示故障报警及原因,确保长期安全稳定运行;

    5轴伺服控制,精度更高,速度更快;

    可扩展IO:可外接4块IO板,支持控制更多的外部设备;

    支持CAN,RS485等拓展外部伺服控制;

    U盘升级:可随时更新系统,持续获得稳定支持;

    支持注册功能;

    更多层级、更完善的用户管理功能;

    可定制的安全模块,可根据自身需求预置安全检查策略;

    可定制的曲线路径规划,厂家可根据产品特点预置不同的轨迹生产方案,简化示教步骤,降低操作难度;

    U盘导参数:机器参数、模号程序等均可通过U盘在不同机器间导入导出,使调节更加快捷、高效。


    规格参数


    项目

    指标

    RTEX运动控制

    支持的电机驱动器种类

    AC伺服电机

    最高节点数

    5个节点

    最长脉冲线长度

    10m

    接头及电缆

    RJ458芯,STP(带屏蔽网)

    Motin

    插补

    5轴直线插补/3轴空间插补

    运动

    5轴可同步进行位置运动

    位置比较讯号

    500KHz的速度适用于所有轴

    软件

    人机界面

    上下料机械手专用手控器(带软件)

    其他规格

    认证

    CE(申请中)

    尺寸

    280*170*25

    消耗功率

    24V 2A

    操作温度

    0-60℃
