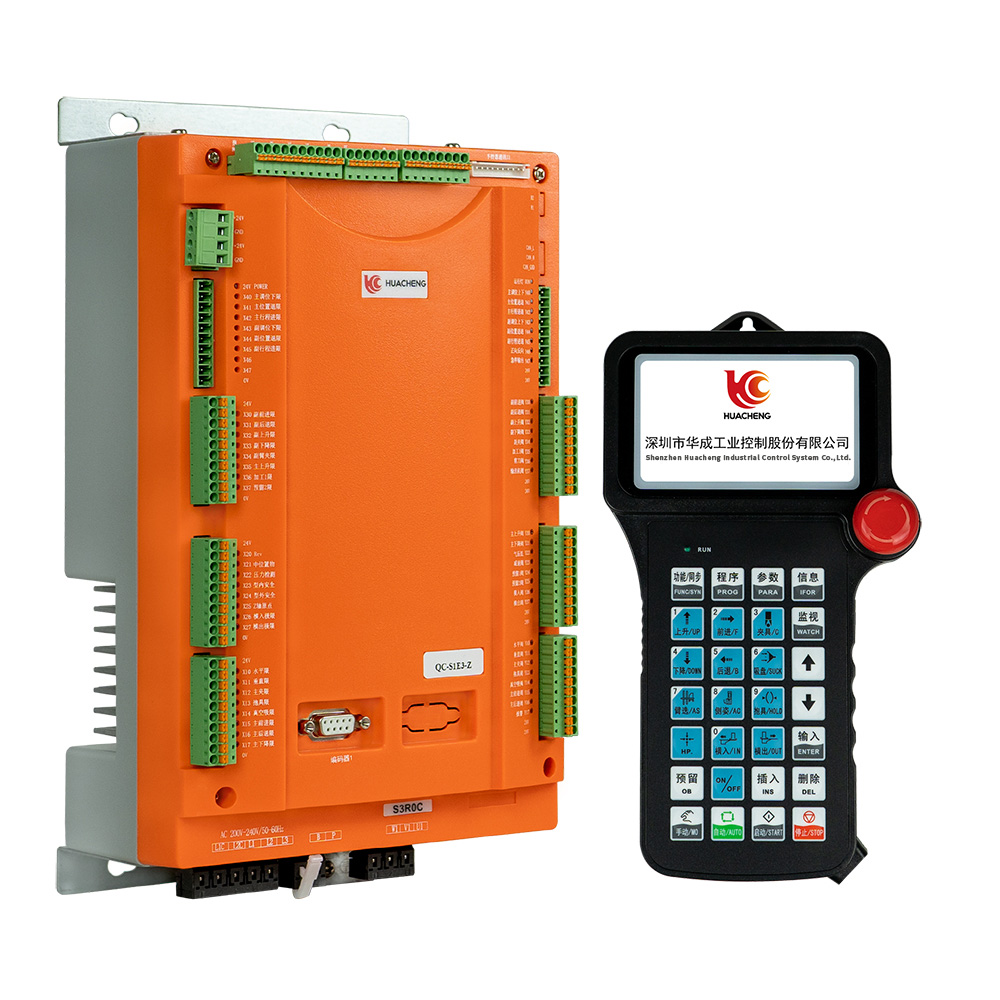

QC-S1E单轴注塑机械手控制系统

产品概述

华成注塑驱控一体机械手控制系统，集成主控单元（逻辑+运动控制），整流单元，驱动单元，IO单元，可适配1~2轴，100w~750w电机功率段的应用场合。该系统采用单芯片架构方案，高性能ARM处理器，伺服驱动部分采用业界高性能硬体，最大限度增益免调整，具有陷波器，末端震动抑制等高级功能。丰富的扩展通讯接口，可灵活配合其它生产辅助设备使用。

产品特点

（1）运动控制精度0.1mm；

（2）单个轴功率覆盖范围：100W~750W；

（3）4.3"LCD，中英文显示，人机界面友好；

（4）运动控制与伺服控制集于一身，缩减连线，降低整机成本；

（5）系统响应速度更快，动作控制精度更高；

（6）预置针对不同工艺的多种控制模板；

（7）丰富的保护功能，自动检测机器运行状态，及时显示故障报警及原因，确保长期安全稳定运行；

（8）U盘升级：可随时更新系统，持续获得稳定支持；

（9）支持注册功能。

产品应用

产品可广泛适用在注塑取出、高精度模内嵌件、高速取出、模内贴标等注塑机械手行业应用。

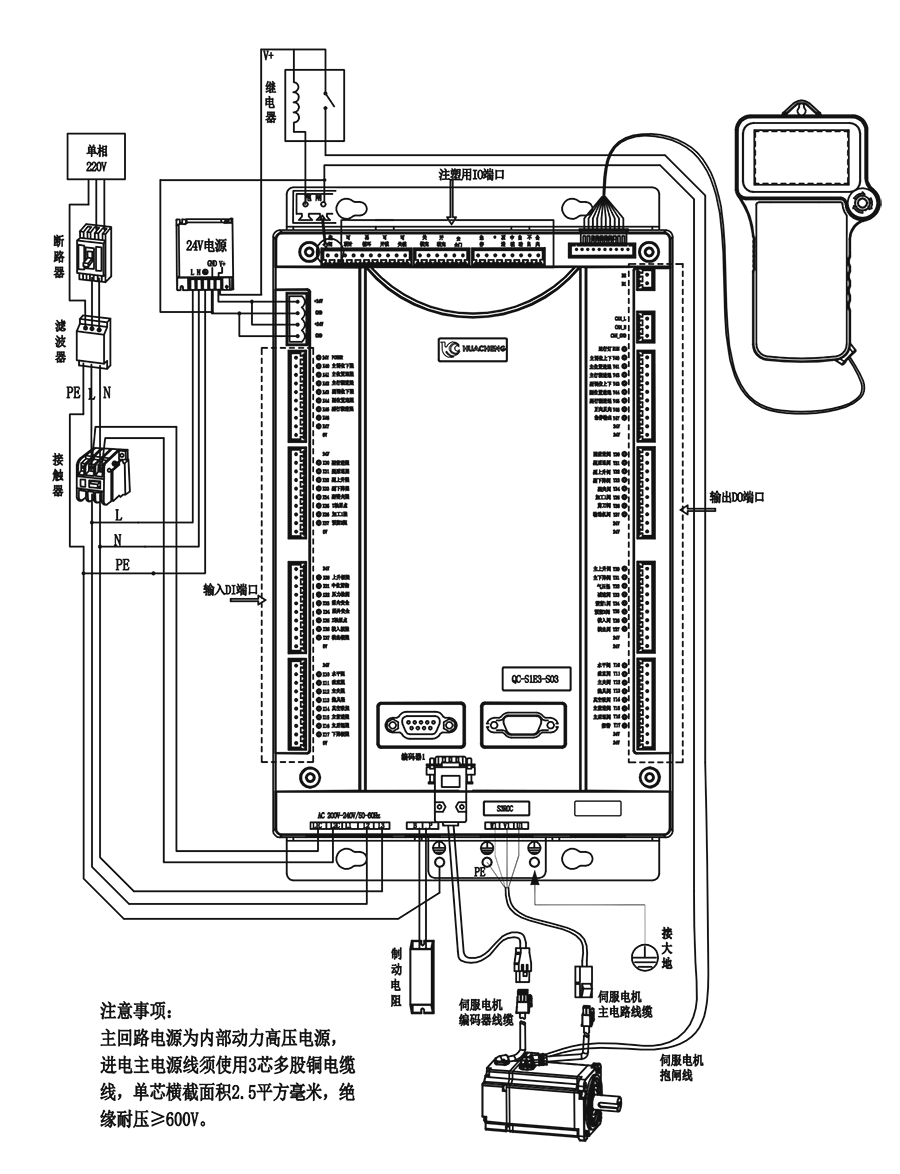

注意：如果配刹车电机，需配一个单路电源单独供电。

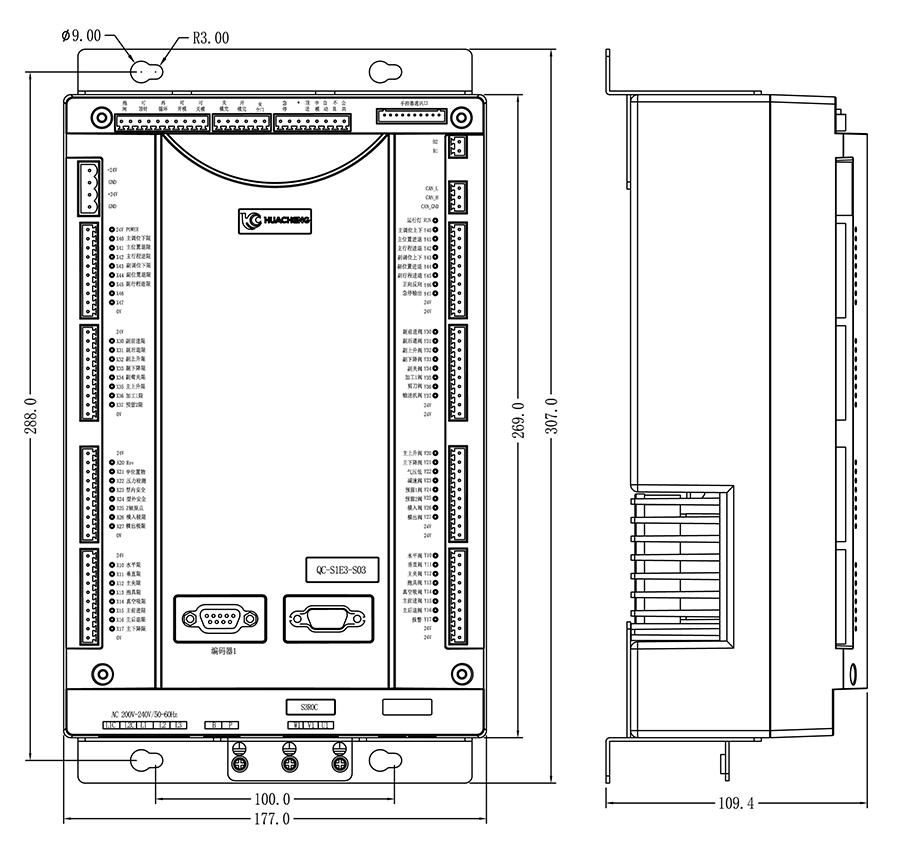

主控尺寸图：

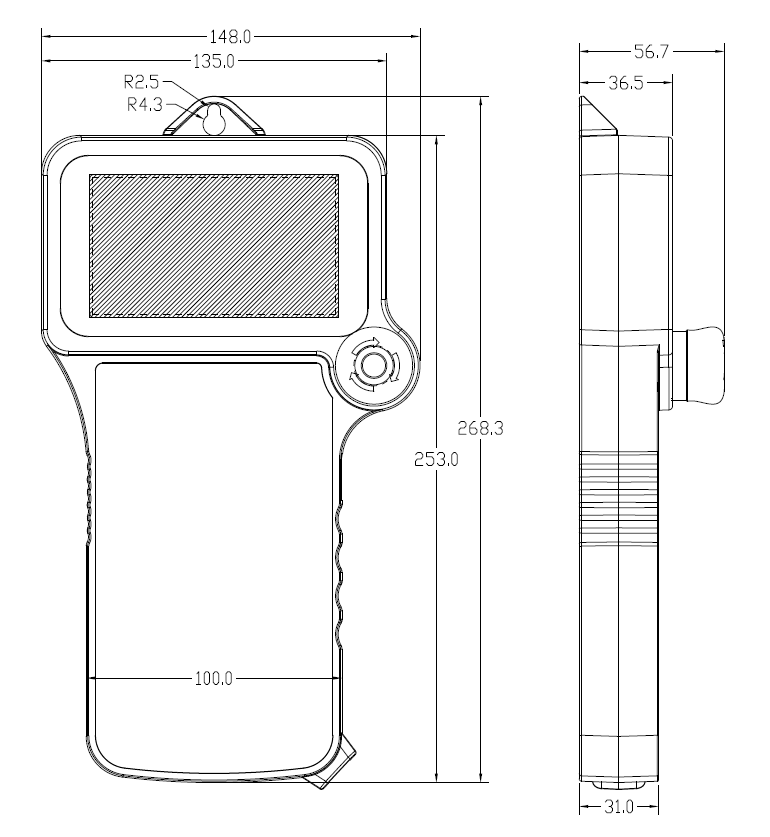

手控器尺寸图：

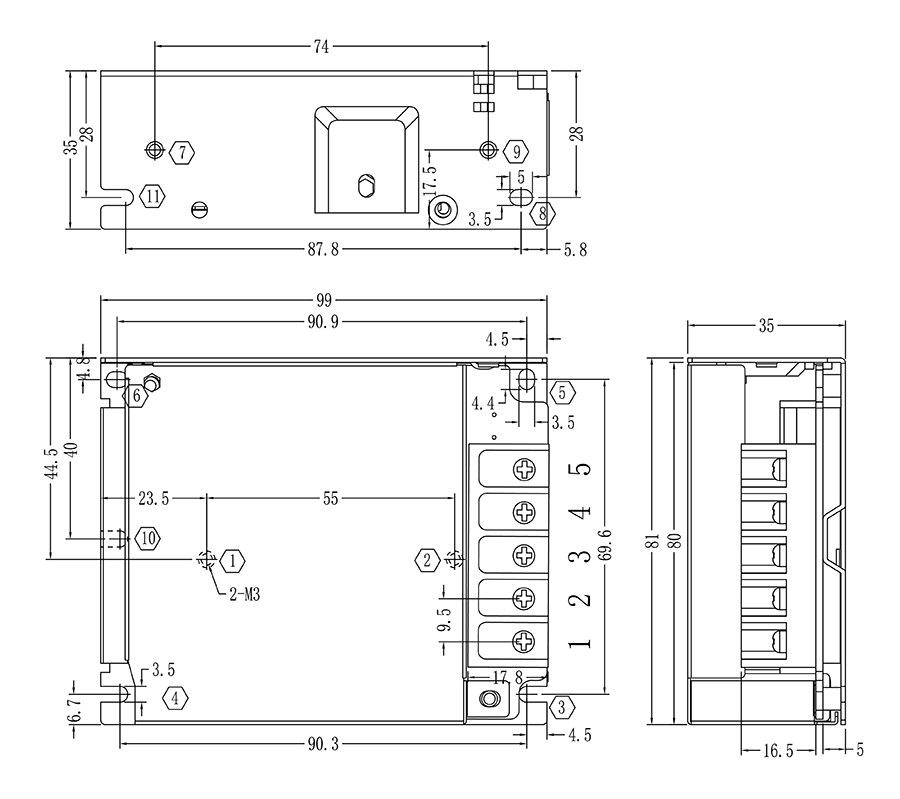

单路开关电源安装尺寸及接线：

注：用户自行评估电源规格是否满足IO电流

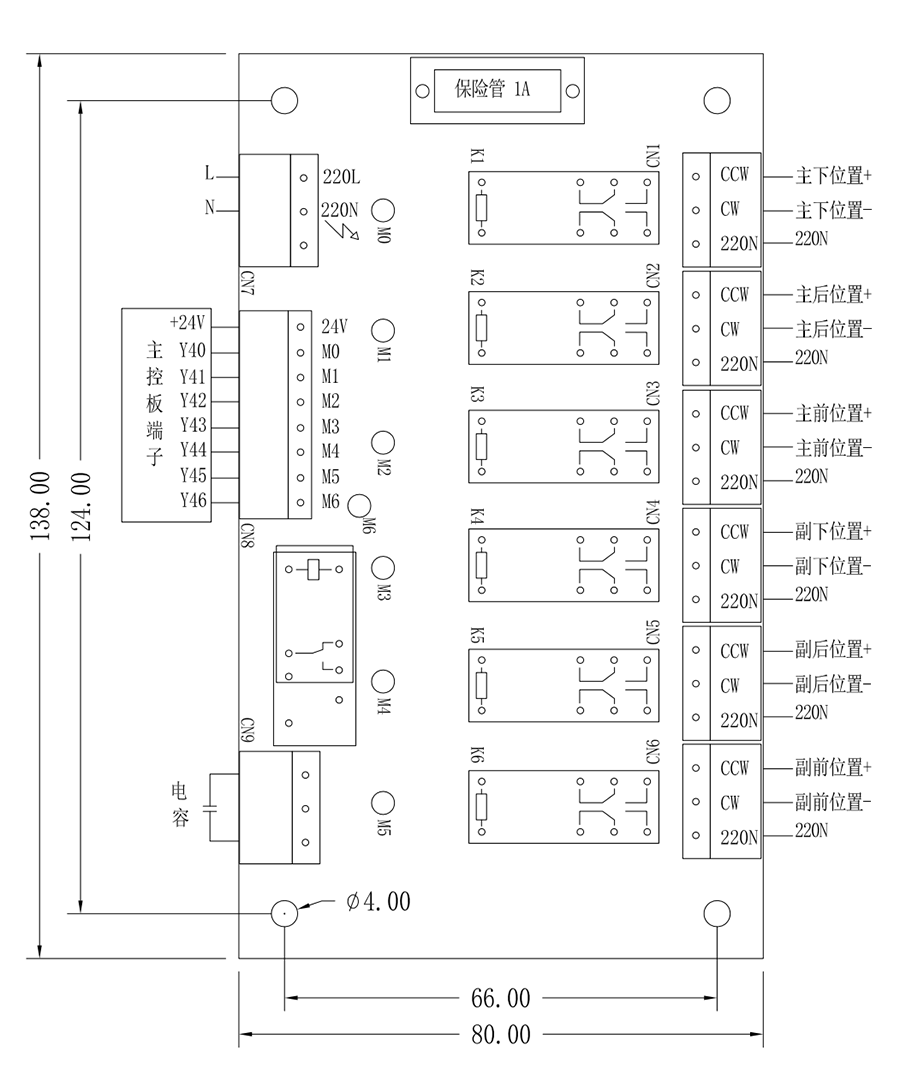

电动调位板尺寸图：

产品安全认证——CE认证报告
